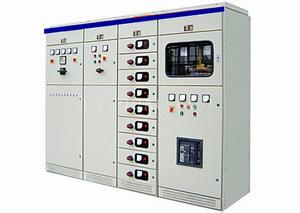

GCK抽出式开关柜

    GCK低抽出式开关柜适用于发电厂、变电站、工矿企业和高层建筑等场所，作为交流380V、频率50HZ电力系统的配电和电动机控制之用。
    符号标准；IEC439.1，GB7251.1等。

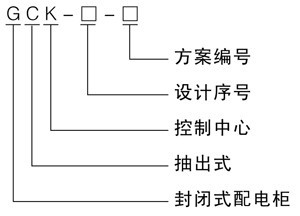

产品型号及意义

使用环境
①周围空气温度：上限+40℃，下限-10℃。
②海拔：≤2000m（若超过海拔2000m订货时应说明）。
③周围相对湿度：日平均值≤95%，月平均值≤90%。
④周围空气：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
⑤无经常性剧烈震动或常年腐蚀场所。
结构特点
    GCK为全拼装式组合结构，基本骨架采用型材拼装而成，框架全部构件都经过镀锌处理，柜体骨架、零件外型尺寸按基本模数E=25mm变化，通用性好。在MCC方案中，柜内部分成五个区域（室）：水平母线区、垂直母线区、电缆室、中性接地母线区和功能单元。各区互相隔离，保证线路正常运行，有效地防止故障扩大。由于框架的所有结构以螺钉紧固连接而成，避免了焊接变形和应力，提高了精度。零部件通用性强，适用性好，标准化程度高。功能单元（抽屉）的抽出、插入为杠杆操作，轻便可靠，MCC柜的抽屉有七种标准尺寸分别为：200mm、300mm、400mm、500mm、600mm。MCC方案中的二次联结器，在插接方式上采用移动式导轨导向，保证了单元的互换性，而且各功能单元可以根据需要任意组合，非常方便。
    本产品与其它抽出式开关柜相比较，具有结构紧凑、强度好、性能优越、安全可靠等特点。门板、侧封板等用环氧粉末涂料静电喷涂、绝缘性能好，经久耐用。
