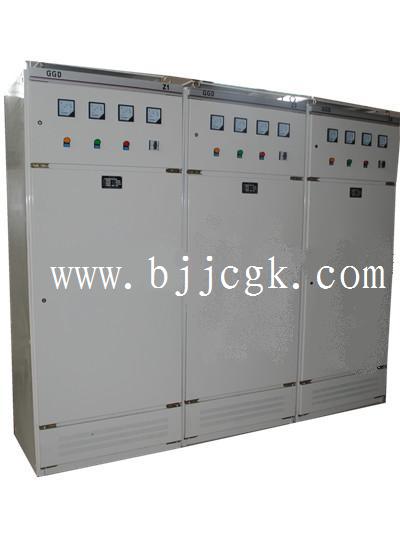

GGD 低压配电柜



用途:

GGD型低压固定式成套开关柜适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压为400V,额定工作电流至3200A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。



执行标准:

本产品符合GB7251.1-1997《低压成套开关设备和控制设备》的要求。



结构特点:

1、框体采用组合柜的形式,构架用8MF冷弯型钢局部焊接组装而成,其型材的二侧面分别有模数为20mm 和100mm安装孔,使得框架组装灵活方便。

2、 GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,是整柜美观大方、面目一新。

3、柜体上下两端均有不同数量的散热孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

4、柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边处均有一根山型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

5、柜体的顶盖在需要时可拆卸,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

6、柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。





使用条件:

a、周围空气温度不高于+40℃,不低于-5℃。24h内的平均气温不得高于+35℃。

b、户内安装使用,使用地点的海拔高度不得超过2000M。

c、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

d、设备安装时与垂直面的倾斜度不超过5%。

设备应安装在无剧烈振动和冲击的地方,以及不足使电器元件受到腐蚀的场所。

e、用户有特殊要求时可与制造厂协商解决。



产品出厂配备:

制造厂供货时提供下列文件及附件

◇装箱清单

◇使用说明书

◇出厂试验报告

◇有关电器图纸

◇柜门锁匙,操作手柄及合同单规定的备品备件。



客户订货须知:

◆产品的全型号(包括主电路方案号和辅助电路方案号)

◆主电路系统组合顺序图

◆辅助电路电气原理图

◆柜内元器件清单

◆其它与产品正常使用条件不符的特殊要求



产品性能:

型 号

额定电压
(V)

额定电流(A)

额定短路开断电流
KA

额定短时耐受电流
(IS)(KA)

额定峰值耐受电流
KA

GGD1

380

A

1000

15

15

30

B

600(630)

C

400

GGD2

380

A

1500(1600)

30

30

63

B

1000

C



GGD3

380

A

3150

50

50

105
